BIM технологии. Применение BIM технологий

Все большее распространение среди профессионального сообщества получает технология BIM (Building Information Modeling). Она имеет целый ряд неоспоримых преимуществ, включая возможность создания единого трехмерного цифрового прототипа возводимого здания, двунаправленной ассоциативности всех представлений модели, встроенной технологии работы над проектом группы проектировщиков, а также позволяет осуществить параметрическое моделирование, поддерживающее зависимости между элементами.

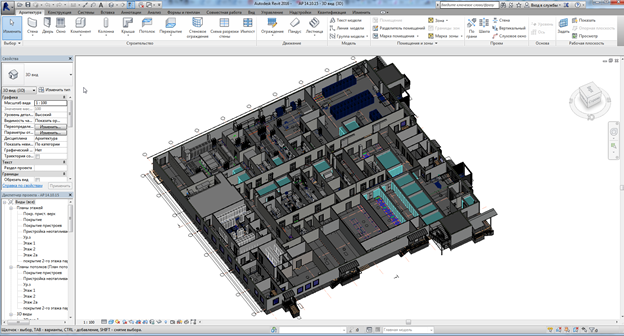

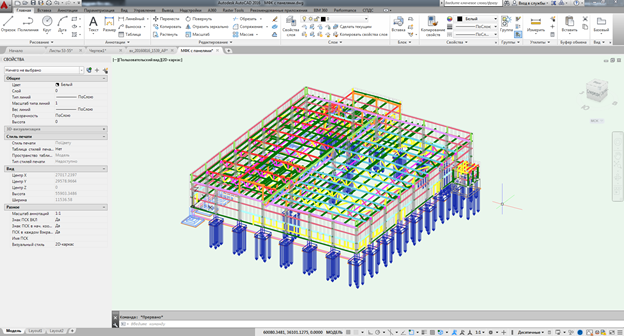

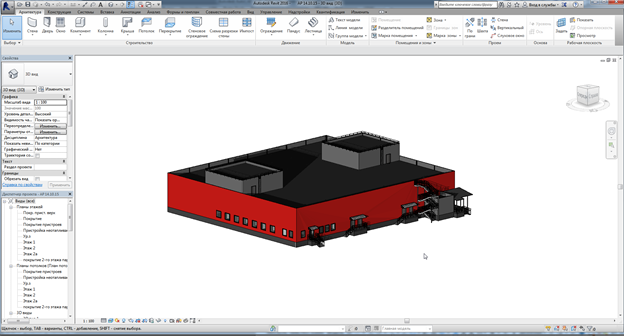

ООО «ПСК Твой Дом» применяет технологии BIM в своей повседневной работе при решении самых разнообразных и сложных задач: от разработки моделей расчета несущих конструкций до проектирования инженерных систем. 3D¬моделирование несущих конструкций позволяет параллельно создавать аналитическую модель. В процессе создания каркаса модель корректируется и в любой момент готова для экспорта в расчетные приложения. Специалисты нашего проектного отдела также разрабатывают инженерные системы с использованием 3D программных комплексов, что позволяет оптимально размещать системы инженерного обеспечения зданий и минимизировать количество проектных коллизий. 3D проектирование позволяет разложить инженерные системы в расчетных габаритных размерах в особо сложных частях здания, в стесненных условиях, в условиях большой загруженности инженерными системами пространства. Результатом проектирования становится легко читаемая 3D модель и визуализации, демонстрирующие оптимальность выбранных решений.

Преимущество технологии BIM на каждой стадии жизненного цикла объекта

Планирование, предпроект

Решаемые задачи:

✓ создание концепт-модели будущего объекта, переходящей без потери данных на следующую стадию;

✓ многовариантное проектирование;

✓ получение ТЭО;

✓ размещение объекта строительства в существующую застройку;

✓ представление проекта на рассмотрение заинтересованным лицам;

✓ оценка стоимости вариантов.

Преимущества использования BIM-технологии Autodesk

✓ оперативное воплощение концепции проекта планировки и объемно-планировочного решения в 3D модели;

✓ удобная визуальная оценка предлагаемых проектных решений;

✓ возможность изучения нескольких вариантов и выбор оптимального на основе проектных данных и оценочной стоимости строительства;

✓ предварительный анализ энергоэффективности;

✓ ТЭО объекта строительства;

✓ предварительный анализ видимости;

✓ предварительный анализ затенённости;

✓ ускорение процесса проектирования за счет использования данных предпроектной стадии на последующих этапах без потери данных.

Проектирование

Решаемые задачи:

✓ качественное проектирование согласно установленным срокам;

✓ создание информационной модели;

✓ коллективная работа территориально отдаленных коллективов;

✓ координация всех разделов;

✓ получение рабочей документации;

✓ однозначное понимание, кто и каким образом изменил данные;

✓ отсутствие дублирующихся данных.

Преимущества использования BIM-технологии Autodesk

✓ устранение ошибок в проекте за счет сборки всех разделов в едином пространстве;

✓ устранение потерь проектной информации при передаче данных между отделами и платформами;

✓ эффективная коллективная работа;

✓ повышение наглядности и качества передаваемой информации;

✓ снижение сроков рассмотрения проблемных мест и принятия решений;

✓ поиск проектных ошибок и устранение до того, как они выявятся на стройплощадке;

✓ отслеживание внесения изменений;

✓ выпуск аккуратной и актуальной проектной документации;

✓ импорт и экспорт файлов в формате *.DWG: обмен данными с субподрядчиками;

Подготовка к строительству и строительство

Решаемые задачи:

✓ взаимодействие проектного отдела со строителями;

✓ подготовка организации и управления строительством;

✓ сроки-4D — календарный и сетевой график производства работ;

✓ стоимость — 5D-укрупненный расчет стоимости строительства;

✓ расчет потребности в материалах;

✓ организация и управление строительством;

✓ осуществление строительного надзора;

✓ отслеживание динамики выполнения работ;

✓ сравнение плана и факта;

✓ контроль отклонений (совмещение облака точек с моделью);

✓ своевременная сдача объекта.

Преимущества использования BIM-технологии Autodesk

✓ устранение ошибок в проекте за счет сборки всего проекта в едином информационном пространстве;

✓ наложение календарных графиков из программ планирования на модель и визуализация;

✓ возможность создания инвестиционного плана на основе точных цифровых данных;

✓ поиск и разрешение пространственно-временных коллизий;

✓ доступ всех участников к информации: связь проектного бюро, управленцев, строителей и подрядчиков;

✓ централизация данных: связь проектного бюро, управленцев, строителей и подрядчков;

✓ отслеживание процессов ввода оборудования в эксплуатацию;

✓ обеспечение комплекса мер по охране труда;

✓ снижение временных затрат и устранение дублирования информации в системе по ходу строительства;

✓ сокращение ошибок и времени строительства.
